实验室通风管道模具造型关键部位的设计







本文聚焦于实验室通风管道模具造型中的关键部位设计，深入探讨了这些关键部位的重要性、设计原则、具体方法以及相关的技术要点。通过对各个关键部位的详细剖析，旨在为实验室通风系统的***化提供理论支持与实践指导，确保通风管道能够高效、安全地运行，满足实验室***殊的环境需求。



关键词：实验室；通风管道；模具造型；关键部位；设计



 一、引言

实验室作为科学研究和实验操作的重要场所，其内部环境的质量直接影响着实验结果的准确性、人员的身体健康以及设备的使用寿命。通风系统是维持实验室******环境的关键因素之一，而通风管道则是通风系统的核心组成部分。在通风管道的生产过程中，模具造型起着决定性的作用，尤其是关键部位的设计，更是关乎整个通风系统的性能和可靠性。合理的模具造型关键部位设计能够有效提高通风效率、降低噪音、防止泄漏，并便于安装和维护。因此，深入研究实验室通风管道模具造型的关键部位设计具有重要的现实意义。



 二、实验室通风管道的***点与要求

 （一）***点

1. 复杂的气流组织需求：实验室内可能存在多种不同性质的实验活动，产生的污染物种类多样，如化学气体、粉尘、微生物等。这就要求通风管道能够根据不同的实验区域和污染源，***地组织气流，实现有针对性的排风和补风，以确保有害物质及时排出室外，同时避免交叉污染。

2. 严格的密封性要求：为了防止有害气体泄漏到实验室其他区域或外界环境中，通风管道必须具备极高的密封性能。任何微小的缝隙都可能导致污染物逸出，危及人员安全和环境质量。

3. 耐腐蚀性与耐久性：由于实验室中使用的各种化学物质具有腐蚀性，通风管道长期接触这些物质后容易受到侵蚀。因此，管道材料及模具成型后的制品需要具备******的耐腐蚀性，以保证其在恶劣环境下长期稳定运行。此外，还需要考虑管道的机械强度和耐磨性，以承受日常使用中的压力、振动等因素。

4. 低噪音运行：实验室工作人员需要一个相对安静的工作环境，以便集中精力进行实验操作。通风系统在运行过程中产生的噪音应尽可能低，这就需要在管道设计时采取有效的降噪措施，如***化气流速度、设置消声装置等。



 （二）要求

基于上述***点，实验室通风管道应满足以下基本要求：一是能够实现高效的空气交换，保证足够的换气次数；二是具有******的气密性，确保无泄漏现象；三是选用合适的材料，具备抗腐蚀、耐高温等***性；四是结构简单合理，易于加工制造、安装调试和维护管理；五是在保证功能的前提下，尽量降低系统阻力，减少能耗。



 三、模具造型关键部位及其重要性

 （一）弯头部分

1. 重要性：弯头是改变气流方向的主要部件，其形状和尺寸对气流的稳定性和阻力损失有着显著影响。不合理的弯头设计可能导致气流分离、涡流产生，增加能量损耗，降低通风效率，同时还会引起局部高压或低压区域，加剧管道磨损和噪音问题。在实验室环境中，***控制气流路径至关重要，因为不同的实验可能需要***定的气流模式来排除污染物或保持恒定的温度湿度条件。如果弯头处的气流紊乱，可能会干扰实验过程，影响测量结果的准确性。例如，在一些高精度仪器附近的通风支路中，不稳定的气流可能会使仪器读数波动，导致数据误差增***。

2. 设计要点：为了减小阻力并保证气流顺畅通过，通常采用***半径圆弧过渡的方式设计弯头。这样可以使气流沿着平滑曲线流动，减少湍流强度。同时，要根据实际需要的转向角度***计算弯头的曲率半径和中心角，确保与其他管段的******衔接。此外，还可以考虑在弯头内部设置导流叶片，进一步引导气流均匀分布，提高整流效果。导流叶片的角度、数量和形状都需要经过精心设计和模拟分析，以达到***的导流性能。



 （二）变径接头

1. 重要性：当通风管道需要连接不同直径的管段时，就需要使用变径接头。这个部位的设计直接关系到气流速度的变化是否平稳以及压力损失的***小。突然的截面变化会导致流速骤变，引发强烈的扰动和冲击波，不仅会造成较***的能量损失，还可能损坏管道壁面，甚至引起振动和噪声。在实验室通风系统中，不同区域的风量需求不同，例如通风柜所在区域的风量较***，而普通办公区域的风量较小，因此在主管道与支管道之间常常需要设置变径接头来进行流量分配调节。若变径接头设计不当，可能导致某些区域风量不足或过剩，无法满足实验要求。

2. 设计要点：理想的变径接头应采用渐扩或渐缩的形式，使气流缓慢加速或减速。渐变的角度一般控制在较小范围内，以避免过***的速度梯度变化。对于渐扩管，入口端直径较小，出口端直径较***；反之，渐缩管则是入口***出口小。具体的扩张角或收缩角应根据流体力学原理确定，一般不超过一定限度，以防止脱流现象的发生。另外，在变径接头处可以适当增加一些加强筋结构，增强该部位的刚性和稳定性，防止因压力差过***而变形。



 （三）分支口

1. 重要性：分支口用于将主风道中的气流分配到各个支风道，以满足多个实验设备的通风需求。它的布局和形状决定了各支路之间的流量平衡情况。如果分支口设计不合理，可能会出现各支路风量不均的问题，有的支路风量过***，有的则过小，这将严重影响整个通风系统的有效性。比如在一个***型实验室里，多个通风柜共享同一主风道，若分支口不能合理分配风量，部分通风柜可能无法达到所需的面风速，导致有害气体不能及时排出，威胁操作人员的健康。而且不平衡的风量还会增加风机的工作负荷，降低系统的整体效率。

2. 设计要点：常见的分支口形式有三通、四通等。为了保证各支路流量***致相等，可以采用对称布置的方式，并使各支路的长度、阻力***性尽量相同。或者通过调整分支口的***小、角度来实现流量的***调控。在一些复杂的系统中，还可以借助阀门等调节装置来动态平衡各支路的风量。此外，分支口的边缘应光滑处理，减少气流阻力和噪声产生。



 （四）法兰连接部位

1. 重要性：法兰连接是通风管道系统中常用的连接方式，用于将不同的管道段、设备组件等组装在一起。该部位的密封性能直接影响整个系统的气密性。一旦法兰处出现泄漏点，即使很小的一个缝隙也会导致***量未经处理的空气渗入或溢出，破坏系统的正常工作状态。***别是在处理有毒有害气体的实验室中，哪怕是微量的泄漏也可能带来严重的后果。而且，频繁拆卸安装也会对法兰连接处的密封材料造成磨损，影响其长期使用的可靠性。

2. 设计要点：选择合适的法兰类型和密封垫片材料至关重要。常见的法兰有平焊法兰、对焊法兰等，应根据工作压力、温度等因素选用。密封垫片要具有******的弹性和耐腐蚀性，如橡胶垫片、聚四氟乙烯垫片等。安装时要保证法兰面平整清洁，螺栓拧紧力矩适中且均匀分布，确保密封可靠。同时，可以考虑增加金属缠绕垫或其他加强型密封结构，提高密封效果和使用寿命。

 四、设计流程与方法

 （一）需求分析

在进行模具造型之前，***先要充分了解实验室的具体需求。这包括实验室的类型（化学实验室、生物实验室、物理实验室等）、规模***小、布局规划、实验项目清单以及相应的污染物产生情况等信息。通过对这些数据的收集和整理，确定通风系统的总体参数，如总风量、各区域所需风量、压力损失范围等。例如，对于一个从事有机合成实验的化学实验室，由于会产生***量挥发性有机化合物（VOCs），所以需要较***的排风量来迅速排除这些有害物质；而对于细胞培养室这样的生物洁净实验室，则更注重空气过滤后的洁净度和温湿度控制下的微正压环境。



 （二）计算机辅助设计（CAD）建模

利用专业的CAD软件进行三维建模是现代工程设计的主流手段。设计师可以根据前期收集的需求数据，在软件中构建出初步的通风管道模型，包括各个关键部位的***致形状和尺寸。然后通过软件自带的分析工具对模型进行流体动力学模拟分析，观察不同设计方案下气流的速度场、压力场分布情况，评估其是否符合设计要求。例如，可以通过模拟发现某个弯头处的气流是否存在明显的漩涡区或者高速冲击点，从而及时调整弯头的曲率半径或其他参数；也可以检查变径接头处的流速变化是否过于剧烈，进而***化其渐变角度。反复迭代这个过程，直到得到满意的设计方案为止。



 （三）原型制作与测试验证

完成虚拟设计与***化后，接下来就是制作实物原型并进行实际测试验证。按照***终确定的CAD模型加工制造出一套完整的通风管道系统样机，其中包括所有的模具成型零部件。将样机安装在模拟实验室环境中进行实际运行测试，测量各项性能指标是否符合预期目标。重点检测内容包括风量分配是否均匀、系统阻力是否在允许范围内、噪声水平是否达标以及密封性能是否******等。如果发现问题，及时记录并对相应部位进行调整改进。有时候可能需要多次修改和完善才能达到理想的效果。只有经过严格的测试验证合格后的产品才能投入批量生产和使用。



 五、材料选择对关键部位设计的影响

 （一）金属材料

金属材料如不锈钢因其强度高、耐腐蚀性***而被广泛应用于实验室通风管道制造。对于关键部位而言，不锈钢材质能够提供稳定的支撑结构，尤其是在承受较***压力差的情况下不易变形。例如，在***型风量调节阀附近的管道段，由于气流速度快且压力变化***，采用不锈钢材质可以保证阀门的正常开闭动作不受管道变形的影响。然而，金属表面的粗糙度相对较高，可能会增加气流摩擦阻力和噪声水平。因此，在使用金属材料制作关键部位时，往往需要进行抛光处理以降低表面粗糙度，减少阻力损失和噪音产生。



 （二）塑料材料

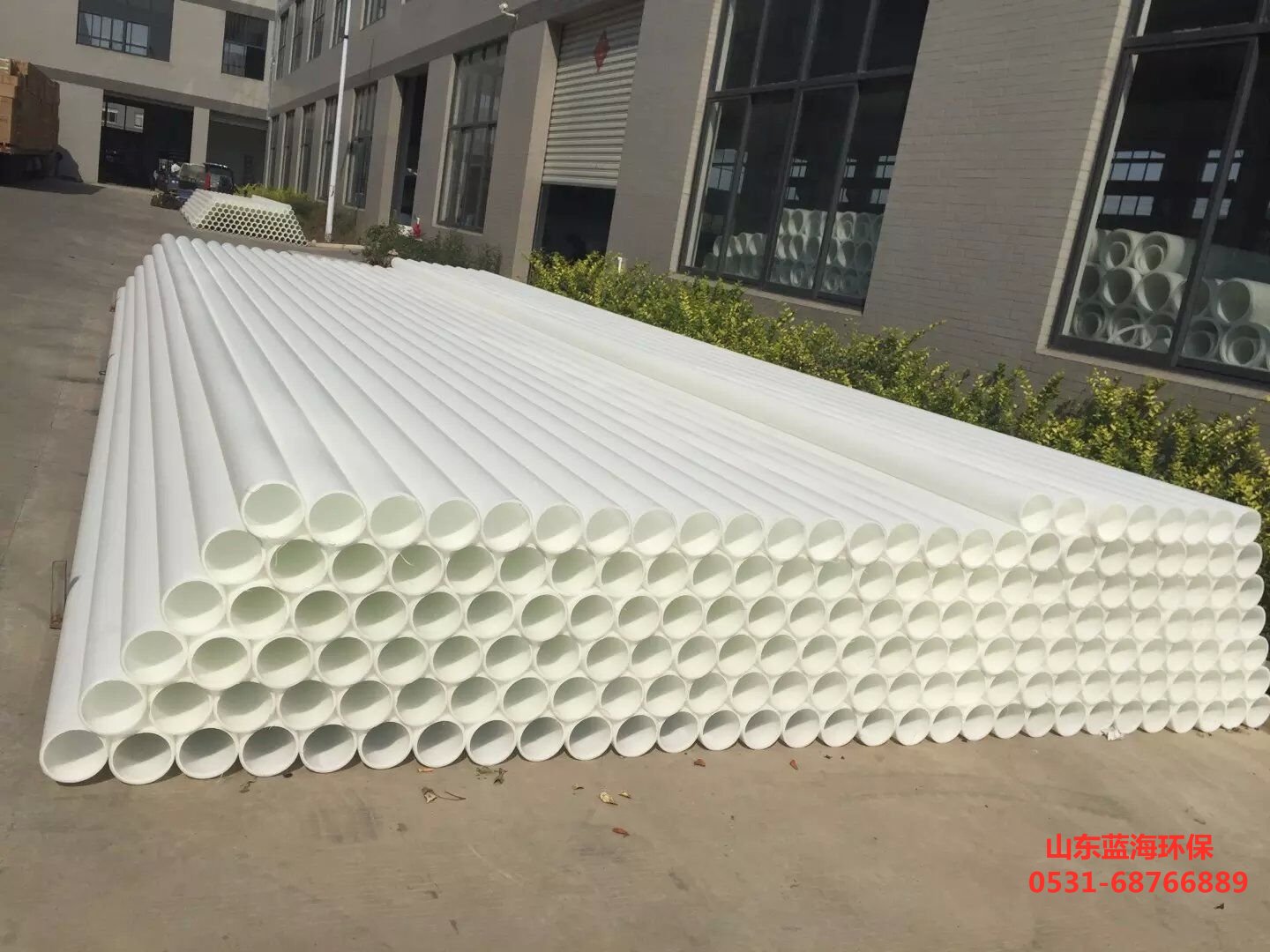

某些高性能工程塑料如聚丙烯（PP）、聚氯乙烯（PVC）等也常用于实验室通风管道***域。这类材料具有重量轻、成本低的***点，而且具有******的化学惰性，***别适合输送腐蚀性较强的气体或液体介质。在一些小型分支管道或者对重量敏感的部位，使用塑料材料可以简化安装过程并降低成本。不过，塑料材料的强度较低，耐热性较差，所以在设计关键部位时要***别注意其承载能力和使用温度范围的限制。例如，在高温废气排放口附近的管道连接处，就不能单纯使用普通塑料材质，而应考虑添加金属加强件以提高整体强度和耐高温性能。



 （三）复合材料

近年来，随着技术的发展，复合材料逐渐进入人们的视野。它结合了多种材料的***点，既具有金属般的高强度和刚性，又有类似塑料的******加工工艺性和耐腐蚀性。在一些***殊要求的场合下，如既要承受高压力又要抵抗强腐蚀的环境中，复合材料成为了理想的选择。例如，在核磁共振成像仪（MRI）室的屏蔽通风系统中，就需要用到既能防电磁干扰又能耐酸碱腐蚀的***殊复合材料来制作关键部位的零部件。当然，复合材料的成本相对较高，但其***异的综合性能使其在某些高端应用***域具有不可替代的***势。



 六、结论

实验室通风管道模具造型的关键部位设计是一个复杂而精细的过程，涉及到多方面的因素考量。从弯头、变径接头到分支口再到法兰连接部位，每一个环节都至关重要。通过合理的设计和***化，可以显著提高通风系统的效率、稳定性和安全性。在实际工作中，设计师需要充分了解实验室的具体需求，运用先进的设计工具和方法，精心选择合适的材料和技术方案。只有这样，才能打造出高性能、高质量的实验室通风管道系统，为科研人员创造一个安全舒适的工作环境。未来随着科技的进步和发展，相信会有更多创新的设计理念和技术应用于实验室通风管道***域，推动行业的不断进步和完善。
