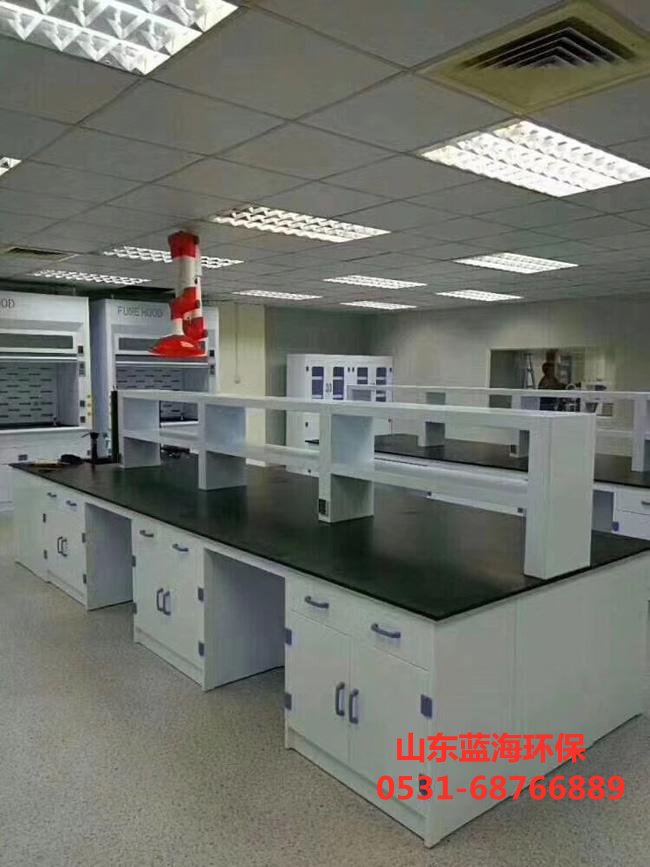

布局规划计划理化实验室通风管道废气处理体系规划充分使用***楼预留的四个通风井。一至五楼实验室共规划19套通风体系：16套用活性炭吸附箱对有机废气进行净化处理，2套用酸雾喷淋塔对无机废气净化处理，1套不需净化处理。排风体系选用通风柜部分排风与***吸式排风罩相结合的方法进行排风，或者选用***部排风百叶与万向排风罩相结合的定点排风方法进行排风。一切的通风体系全部选用静压传感自动变频变风量操控体系，以确保高品质的操控功能和安全功能。以焚烧功能实验室为例，其废气处理体系如图1所示。防腐风机酸雾喷淋塔通风管道焚烧功能室3焚烧功能室1焚烧功能室2通风柜排放口通风柜排放口接设备预留口图1焚烧功能实验室废气处理体系图焚烧功能三个实验室发生的废气选用通风柜与设备部分排风相结合方法收集，由屋***风机经通风管道抽至酸雾喷淋塔净化后高空排放。



3.3废气处理体系核算废气处理体系的核算是依据体系风量与风压要求，对体系各组成部分进行规划或选型。在风量核算时***要考虑以下要素：



(1) 通风体系支管路内风速取5～8m/s，干管路内风速取8～10m/s。



(2)单台1500mm×800mm×2350mm通风柜规划风量1200～1500m3/h。



(3)***部排风百叶规划风量300～500m3/h。



(4)原子排风罩规划排风量350～500m3/h(***指通风截面积400mm×400mm)。



(5)万向排风罩排风量160～300m3/h(***指通风截面积300mm×300mm)。



(6)一般实验室全体排风的换气数：6～12次/h。在风压核算时***要考虑以下要素：



(1)实验室通风柜移动门敞开至***位置时，在到达《排风柜》JB/T6412-1999技术规范规则的排风量和面风速保持0.5m/s的条件下，排风柜阻力应≤70Pa。



(2)万向排风罩阻力约100Pa。



(3)***部排风百叶阻力约40Pa。



(4)酸雾喷淋塔、活性炭吸附箱、电动风阀等规范部件阻力依据所选类型查询。



(5)风管(包含管道、弯头、三通等)阻力按6～8Pa/m核算。以焚烧功能实验室为例，其废气处理体系核算如下：焚烧功能室1通风柜8个，规划处理风量为12000m3/h；焚烧功能室2设备部分排风口4个，规划处理风量为1000m3/h；焚烧功能室3设备部分排风口2个，规划处理风量为500m3/h；总排风量为13500m3/h。主管规划风速取为8.9m/s，这样核算主管管径为600mm×700mm。依据所需风量选取酸雾喷淋塔BFP-5，其处理风量为14000m3/h，压阻为500Pa。核算得通风结尾与沿程压力损践约450Pa。这样，依据压阻与风量选取玻璃钢防腐风机BF4-72-8C，功率7.5kW，转速1120r/min，风量12000-23000m3/h，风压800-1200Pa。
