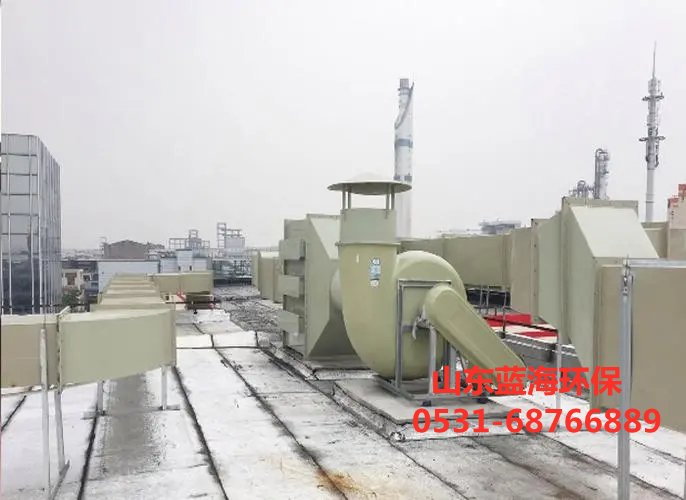

实验室通风管道系统通常由以下几部分构成：
1. 进风口：负责引入新鲜空气，一般设置在室外空气相对洁净的地方，以确保进入实验室的空气质量。
2. 排风罩：如通风柜、万向排烟罩、原子吸收罩等，用于捕捉实验操作中产生的有害气体、蒸汽和粉尘等污染物。
3. 风管：连接各个通风设备的管道，有圆形和矩形截面。根据实际需要组合成不同的形状和尺寸，材质需具备耐腐蚀性、耐高温性和足够的强度，常用材料包括不锈钢、PVC或聚丙烯等。
4. 风机：为通风系统提供动力，促使空气流动。根据构造原理分为轴流式风机和离心式风机两类，其选择应基于所需的风量和压力以及系统的总阻力。
5. 阀门：安装在风管上的用以调节风量和关闭个别支管的通风部件，常见的有插板阀、蝶阀、多叶调节阀、圆开瓣式启动阀、空气处理室中旁通阀、防火阀和止回阀等。
6. 消声器：防止噪声传入室内，在空调工程中有阻性消声器、抗性消声器、共振性消声器和宽频带复合式消声器等类型。
7. 除尘器：净化空气的设备，分为旋风式除尘器、湿式除尘器和袋式除尘器等。
8. 排气处理装置：对排出的气体进行净化处理，以满足环保要求。例如，使用活性炭吸附装置、喷淋塔等去除有害成分。
9. 风口：包括送风口和吸风口，用于调节送入或吸出的空气量。风口的类型多样，常用的是装有网状和条形格栅的矩形风口，并设有联动调节装置。
实验室通风管路作用
1. 保障人员健康：实验室内可能存在各种有害物质，如化学试剂挥发物、放射性物质等。通风管道通过排风系统将这些有害物质排出室外，有效降低室内空气中污染物的浓度，保护研究人员的身体健康。
2. 确保实验准确性：某些实验对空气质量有着严格的要求，如高精度测量、细胞培养等。通风系统可以提供稳定的空气环境，减少误差和干扰，从而提高实验的准确性和可靠性。
3. 防止火灾和爆炸：及时排除易燃、易爆气体，降低火灾和爆炸的风险，保障实验室的安全。
4. 提高工作效率：清新的空气有助于研究人员保持******的工作状态，减少因环境不佳导致的实验误差和操作失误，进而提高实验室的工作效率。
5. 控制空气质量：通风管道中的过滤器、净化设备等可以对空气进行过滤和净化处理，进一步改善室内空气质量，满足***定实验对空气质量的高要求。
总的来说，实验室通风管道结构包括进风口、排风罩、风管等多个部分，它们相互协作共同发挥作用，为实验室提供安全、健康的工作环境，保障实验人员的健康和安全，确保实验结果的准确性和可靠性。
