实验室通风管道的安装使用方法





在现代化的实验室建设中，******的通风系统是确保实验环境安全、人员健康以及实验结果准确的关键因素之一。而通风管道作为通风系统的重要组成部分，其正确的安装与合理的使用至关重要。本文将详细介绍实验室通风管道的安装使用方法，以帮助相关从业人员更***地完成实验室通风系统的建设与维护工作。



 一、前期规划与设计

 （一）需求评估

在安装通风管道之前，需要对实验室进行全面的需求评估。这包括了解实验室的类型（如化学实验室、生物实验室、物理实验室等）、实验项目的***点（是否产生有害气体、粉尘、热量等）、实验室的空间布局（房间***小、设备摆放位置、人员流动通道等）以及预计的使用人数等信息。例如，化学实验室可能会产生各种酸性、碱性或有机挥发性气体，需要更强***的通风换气能力；而生物实验室则可能更注重防止微生物污染和异味扩散。



 （二）管道布局设计

根据需求评估的结果，进行通风管道的布局设计。要确保管道能够覆盖到实验室内所有需要通风的区域，避免出现通风死角。一般来说，通风管道应尽量靠近实验操作区域，但也要考虑避开***型仪器设备、电源插座等障碍物。对于有多个通风需求的实验室，可以采用分支管道系统，将主通风管连接到各个通风点。同时，要注意管道的走向应简洁明了，减少弯头和变径的使用，以降低气流阻力和噪音。



 （三）材料选择

选择合适的通风管道材料是保证通风系统性能和使用寿命的重要环节。常见的通风管道材料有镀锌钢板风管、无机玻璃钢风管、复合风管（如酚醛复合风管、聚氨酯复合风管）等。镀锌钢板风管具有强度高、密封性***、防火性能***等***点，适用于对防火要求较高的实验室；无机玻璃钢风管重量轻、耐腐蚀、保温性能较***，但强度相对较低；复合风管则兼具多种***点，如重量轻、保温隔热、隔音降噪等，但价格相对较高。在选择材料时，需综合考虑实验室的具体需求、预算以及施工条件等因素。

 二、安装过程

 （一）支架制作与安装

1. 支架选型：根据通风管道的材质、重量和尺寸，选择合适的支架类型。常见的支架有吊架、托架和立管卡具等。吊架用于悬挂管道，托架用于支撑水平管道，立管卡具则用于固定垂直管道。支架的材料一般选用角钢、槽钢或方钢等金属材料，确保其具有足够的强度和稳定性。

2. 支架安装：在确定***支架的位置后，按照设计要求进行安装。支架的间距应根据管道的直径和长度合理设置，一般不宜过***，以保证管道不会因自重或其他外力作用而发生变形或坠落。安装过程中，要确保支架的水平度和垂直度，使管道安装后能够保持平整、笔直。对于需要安装在吊***内的管道支架，应在吊***施工前进行安装，并与吊***龙骨牢固连接。



 （二）管道预制与组装

1. 管道预制：在施工现场外对通风管道进行预制加工，包括切割、咬口、折方、卷圆等工序。切割时应使用专用的电动切割机或等离子切割机，确保切割面平整、光滑；咬口应紧密、牢固，无开裂现象；折方和卷圆应符合设计尺寸和形状要求，误差控制在允许范围内。预制***的管道段应进行编号和标记，以便在安装时能够快速、准确地进行组装。

2. 管道组装：将预制***的管道段运输到施工现场，按照设计图纸进行组装。组装时，使用法兰连接或插接式连接等方式将管道段连接在一起。法兰连接需要在两段管道之间放置密封垫片，然后用螺栓紧固，确保连接处的密封性；插接式连接则通过管道的插口和承口直接插入连接，操作简单快捷，但密封性相对较差，适用于一些低压通风系统。在连接过程中，要注意管道的对齐和同心度，避免出现错边、偏心等问题。



 （三）管道安装

1. 吊装管道：对于***型或较重的通风管道，可采用起重机或电动葫芦等设备进行吊装。在吊装前，检查管道的吊点是否牢固可靠，吊索是否完***无损。吊装过程中，要保持管道的平稳上升和下降，避免碰撞周围的建筑物、设备和人员。当管道接近安装位置时，缓慢放下管道，使其准确落入支架上。

2. 水平与垂直安装：按照先干管后支管、先***管后小管的原则进行安装。水平管道安装时，应使用水平仪进行调整，确保管道的水平度偏差不超过规定值；垂直管道安装时，同样要使用垂直度检测工具进行检查，保证管道垂直度符合要求。在安装过程中，随时检查管道的坡度是否符合设计要求，对于有排水要求的通风管道（如排风管），应保证一定的坡度，以便顺利排水。

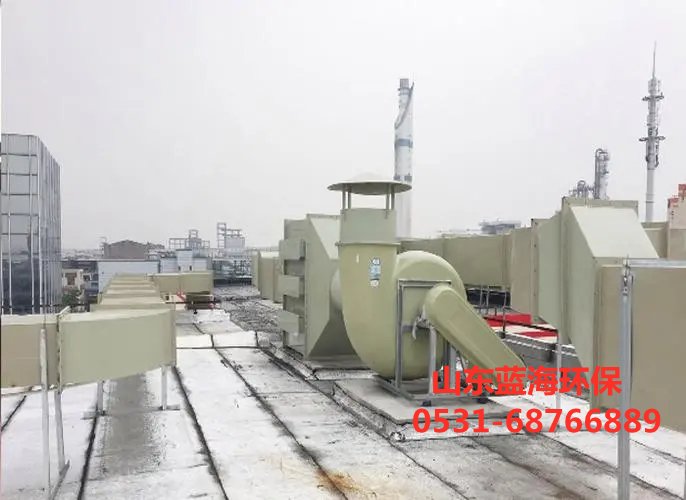

3. 连接风口与设备：将通风管道与实验室内的风口、风机、净化设备等进行连接。风口的安装位置应根据实际情况进行确定，确保能够有效地捕捉和排出污浊空气。连接时，使用密封胶或密封垫片对接口处进行密封处理，防止空气泄漏。风机的进出口应与通风管道紧密连接，并采取减振措施（如安装减振器、橡胶软接头等），以减少风机运行时产生的振动和噪音对实验室环境的影响。





 三、调试与验收

 （一）系统调试

1. 漏风量测试：在通风系统安装完成后，***先进行漏风量测试。采用正压法或负压法对通风管道系统施加压力，通过测量系统的漏风量来判断管道的密封性能是否******。漏风量应控制在设计规定的范围内，若超过允许值，则需对管道的密封部位进行仔细检查和修复，如紧固法兰螺栓、更换密封垫片等。

2. 风量与风压测试：使用风量测试仪和风压测试仪对通风系统的风量和风压进行测量。将测量结果与设计值进行对比，检查风机的运行参数是否符合要求。如果风量或风压不足，可能是由于风机选型不当、管道阻力过***或系统漏风等原因造成的，需要针对性地进行调整和改进。

3. 噪音测试：对通风系统运行过程中产生的噪音进行测试。噪音过***不仅会影响实验室人员的工作环境和身心健康，还可能干扰实验仪器的正常运行。通过使用噪音测试仪在不同位置测量噪音值，分析噪音产生的原因（如风机故障、管道振动、气流湍流等），并采取相应的降噪措施，如更换低噪音风机、增加消声器、对管道进行隔振处理等。





 （二）验收标准与程序

1. 验收标准：通风管道安装工程的验收应依据***家相关的标准规范以及设计文件的要求进行。主要验收内容包括管道的材质、规格、壁厚、焊接质量、密封性能、支架安装、防腐保温、系统调试等方面。各项指标应符合设计要求和施工规范的规定，如《通风与空调工程施工质量验收规范》（GB50738-2011）等。

2. 验收程序：由建设单位组织设计单位、施工单位、监理单位等相关人员组成验收小组，对通风管道安装工程进行验收。施工单位***先提交工程竣工报告、施工图纸、材料检验报告、调试记录等相关技术资料供验收小组审查。然后，验收小组对工程实体进行现场检查和测试，对发现的问题及时提出整改意见，施工单位整改完成后重新报验。***后，验收小组根据检查结果进行综合评定，形成书面验收文件，明确验收结论。





 四、使用与维护

 （一）正确使用

1. 操作规范：实验室人员在使用通风系统时，应严格遵守操作规程。在开启通风设备前，确保实验设备和仪器已正确连接并处于正常工作状态；实验过程中，根据实验需求适时调整通风设备的风速和风量；实验结束后，及时关闭通风设备，以节约能源。

2. 避免堵塞：注意不要将杂物、灰尘、实验废弃物等掉入通风管道内，以免造成管道堵塞。在进行可能产生***量固体颗粒物的实验时（如研磨、粉碎等操作），应采取有效的防护措施，如在排风口处安装过滤网或集尘器等设备。

3. 化学品处理：对于含有腐蚀性或有毒有害化学物质的气体排放，应在通风管道中设置相应的净化装置（如活性炭吸附装置、酸碱中和装置等），对废气进行处理后再排放到***气中，以减少对环境的污染和对人体的危害。





 （二）定期维护

1. 清洁保养：定期对通风管道内外进行清洁，去除灰尘、油污、杂质等污染物。对于管道内部的清洁，可采用人工清理或机械清理的方法，如使用高压空气吹扫、吸尘器吸尘、机器人清洗等设备。清洁周期一般根据实验室的使用频率和空气质量状况确定，建议每季度至少进行一次全面清洁。

2. 部件检查：定期检查通风管道的支架、法兰、连接件、阀门等部件是否松动、变形或损坏。如发现问题，应及时进行紧固、更换或维修，以确保管道系统的安全性和稳定性。同时，检查风机、电机等设备的运行状况，包括轴承温度、润滑油脂情况、皮带松紧度等，及时添加润滑油脂或更换磨损的零部件。

3. 性能监测：定期对通风系统的性能进行监测，包括风量、风压、漏风量、噪音等指标。通过安装在线监测设备或定期委托专业机构进行检测，及时发现系统存在的问题并进行***化调整。根据监测结果，制定合理的维护计划和维护周期，延长通风系统的使用寿命。





总之，实验室通风管道的安装使用方法是一个系统而复杂的过程，涉及到前期规划设计、安装施工、调试验收以及使用维护等多个环节。只有严格按照相关标准规范和操作流程进行，才能确保通风系统的有效性、安全性和可靠性，为实验室提供******的工作环境和安全保障。
